리버싱 핵심 원리 | PE 파일 구조

PE 파일 형식 (Portable Executable)

PE(Portable Executable) 는 실행 파일, DLL, 오브젝트 코드 등을 위한 파일 형식이다. 이름처럼 다른 곳으로 옮겨도 실행이 가능하도록 이식성을 염두에 두고 설계되었다. PE 파일은 크게 PE 헤더와 섹션으로 구성된다.

PE 헤더 (PE Header)

PE 헤더는 파일의 메타데이터를 담고 있으며, 운영체제가 파일을 메모리에 어떻게 매핑하고 실행할지에 대한 정보를 제공한다.

1. DOS 헤더 (DOS Header)

• 모든 PE 파일의 시작은 IMAGE_DOS_HEADER 구조체로 시작한다. 이는 MS-DOS와의 하위 호환성을 위한 부분이다.

  typedef struct _IMAGE_DOS_HEADER // DOS .EXE header
  {
  WORD e_magic;       // Magic number
  WORD e_cblp;        // Byte on last page of file
  WORD e_cp;          // Pages in file
  WORD e_crlc;        // Relocations
  WORD e_cparhdr;     // Size of header in paragraphs
  WORD e_minalloc;    // Minimum extra paragraphs needed
  WORD e_maxalloc;    // Maximum extra paragraphs needed
  WORD e_ss;          // Initial (relative) SS value
  WORD e_sp;          // Checksum
  WORD e_ip;          // Initial IP value
  WORD e_cs;          // Initial (relative) CS value
  WORD e_lfarlc;      // File address of relocation table
  WORD e_ovno;        // Overlay number
  WORD e_res[4];      // Reserved words
  WORD e_oemid;       // OEM identifier (for e_oeminfo)
  WORD e_oeminfo;     // OEM information; e_oemid specific
  WORD e_res2[10];    // Reserved words
  LONG e_lfanew;      // File address of new exe header
  } IMAGE_DOS_HEADER, *PIMAGE_DOS_HEADER;


• 주요 멤버 변수는 다음과 같다.
  • e_magic: DOS signature로 항상 “MZ” (0x5A4D) 값을 가진다. 파일이 유효한 PE 파일인지 확인하는 첫 번째 지표이다.
  • e_lfanew: NT 헤더의 시작 위치를 알려주는 오프셋 값이다. 이 값을 통해 NT 헤더로 바로 이동할 수 있다.

2. DOS 스텁 (DOS Stub)

• DOS 헤더 바로 뒤에 위치하며, PE 파일을 DOS 환경에서 실행했을 때 “This program cannot be run in DOS mode”와 같은 메시지를 출력하는 작은 프로그램이다.

3. NT 헤더 (NT Headers)

• e_lfanew가 가리키는 위치에 있으며, PE 파일의 핵심 정보를 담고 있다. Signature, File Header, Optional Header 세 부분으로 나뉜다.

  • Signature: PE 포맷임을 나타내는 시그니처로, “PE\0\0” (0x00004550) 값을 가진다.

  • 파일 헤더 (File Header): IMAGE_FILE_HEADER 구조체이며, 파일의 개략적인 정보를 담는다.
    • Machine: 대상 CPU 아키텍처 (e.g., x86, x64).
    • NumberOfSections: 파일에 존재하는 섹션의 개수.
    • TimeDateStamp: 파일이 생성된 시간.
    • Characteristics: 파일의 속성 (e.g., 실행 파일인지, DLL인지).
  • 옵셔널 헤더 (Optional Header): IMAGE_OPTIONAL_HEADER 구조체이며, 이름과 달리 실행 파일에서는 필수적인 헤더이다. 프로그램 실행에 필요한 핵심 정보를 포함한다.
    • Magic: PE32(0x10b) 또는 PE32+(0x20b, 64비트)를 구분한다.
    • AddressOfEntryPoint: 프로그램이 처음 시작되는 코드의 주소(RVA).
    • ImageBase: PE 파일이 메모리에 로드되는 시작 주소.
    • DataDirectory: IMAGE_DATA_DIRECTORY 구조체 배열로, Import/Export 테이블, 리소스, TLS 등 중요한 데이터 구조의 위치와 크기 정보를 담고 있다.

섹션 (Sections)

• 헤더 다음에 위치하며, 코드, 데이터, 리소스 등 파일의 실제 내용을 담고 있다. 각 섹션은 자신의 속성을 정의하는 섹션 헤더를 가진다.

주요 섹션 종류

• .text: 실행 가능한 코드를 포함하는 섹션. 일반적으로 실행/읽기 전용 권한을 가진다.
• .data: 초기화된 전역 변수 및 정적 변수를 저장하는 섹션.
• .rdata: 읽기 전용 데이터 (e.g., 문자열 리터럴, 상수)를 저장한다. Import/Export 테이블 정보도 이 곳에 위치할 수 있다.
• .bss: 초기화되지 않은 데이터 섹션. 파일 내에서는 공간을 차지하지 않지만, 메모리에 로드될 때 할당된다.
• .rsrc: 아이콘, 이미지, 메뉴 등 프로그램에서 사용하는 리소스를 저장한다.
• .idata: 다른 DLL에서 가져오는 함수 정보를 담은 Import Address Table (IAT) 등이 위치하는 섹션이다.
• .edata: 다른 프로그램에서 사용할 수 있도록 함수를 노출하는 Export 정보가 담긴 섹션이다. (주로 DLL)
• .reloc: ImageBase에 로드할 수 없는 경우, 코드 내의 주소를 수정하기 위한 재배치 정보를 담고 있다.

PE Viewer로 확인

• 사용한 PE Viewer -> VX PE Viewer ver 1.0

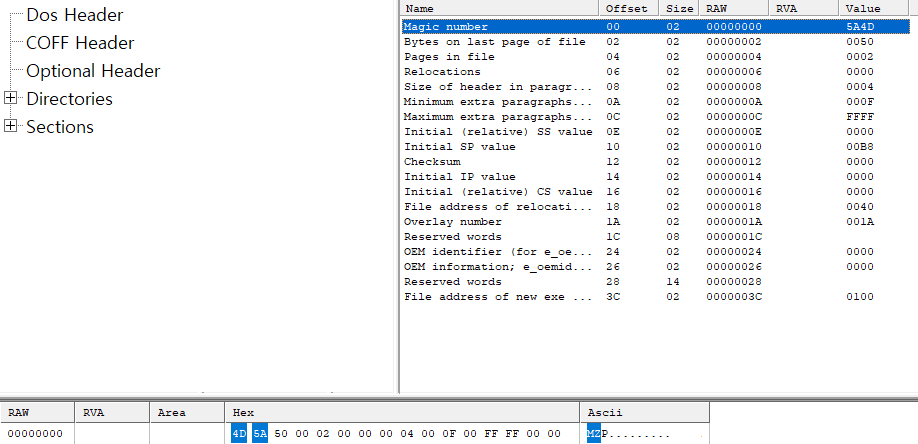

  1. Dos header signature 확인

     Dos Header > Magic number 부분을 클릭하면 아래 HEX DUMP 창에 해당 영역에 하이라이트가 칠해진 부분을 확인할 수 있다.

     • Magic Number가 차지하는 부분은 총 2bytes이고 signature는 MZ이다.

PE 파일 로딩과 메모리

Windows가 프로세스를 메모리에 로드할 때, PE 파일의 정보를 사용하여 가상 메모리 공간에 내용을 매핑한다. 이때 운영체제는 가상 메모리의 어느 위치에, 어떤 크기로 공간을 할당해야 할지 어떻게 알 수 있을까?

그 해답은 옵셔널 헤더(Optional Header) 에 있다.

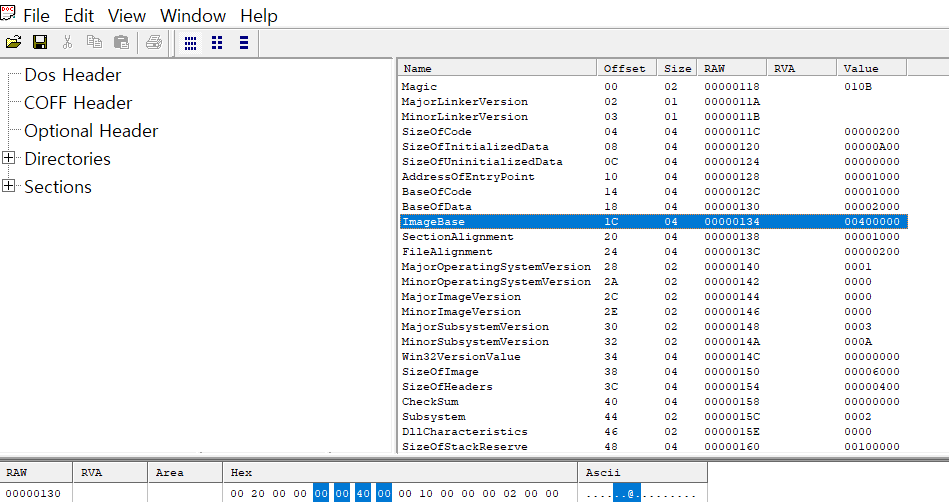

• ImageBase: PE 파일이 메모리에 로드될 가상 주소(VA)의 시작점을 지정한다. 예를 들어 ImageBase가 0x00400000이라면, 로더는 이 주소부터 PE 이미지를 배치하려고 시도한다.
• Hex Dump에서 이 값은 00 00 40 00처럼 보이는데, 이는 intel x86 아키텍처가 사용하는 리틀 엔디안(Little Endian) 바이트 순서 때문이다. 낮은 주소에 데이터의 가장 낮은 바이트(Least Significant Byte)부터 저장하므로, 실제 값은 0x00400000이 된다.

ImageBase에 지정된 주소는 희망 사항(preferred address)일 뿐, 항상 그 주소에 로드된다는 보장은 없다. 만약 해당 프로세스의 가상 주소 공간에서 ImageBase 주소가 이미 다른 모듈(e.g., 다른 DLL)에 의해 사용 중이라면, PE 로더는 다른 비어있는 주소에 파일을 로드하게 된다. 이 과정을 재배치(Rebasing) 라고 하며, 이를 위해 .reloc 섹션의 정보가 사용된다.
